В современных электронных устройствах и схемах защита цепей является важнейшим элементом. С непрерывным технологическим прогрессом сложность и интеграция электронных устройств постоянно возрастают, что делает необходимость в защите цепей все более очевидной. Среди многочисленных компонентов защиты цепей транзисторы TVS (Transient Voltage Suppressor) привлекли значительное внимание благодаря своим уникальным характеристикам и возможностям применения. В этой статье мы рассмотрим важность транзисторов TVS для защиты цепей.
Основная функция транзистора TVS заключается в защите цепей от переходных напряжений. Переходные напряжения обычно вызываются такими факторами, как молния, электростатический разряд (ESD) и переключение питания, которые могут привести к серьезному повреждению электронного оборудования. Транзисторы TVS способны быстро срабатывать при возникновении переходного напряжения, ограничивая его превышение безопасным диапазоном и защищая тем самым нижестоящие компоненты схемы от повреждений. Эта характеристика быстрого срабатывания делает транзисторы TVS незаменимыми компонентами для защиты цепей.
Во-вторых, принцип работы транзистора TVS относительно прост. При нормальных условиях эксплуатации он находится в высокоимпедансном состоянии и не влияет на работу схемы. Когда в цепи возникает переходное напряжение, транзистор TVS быстро переключается в низкоомное состояние, направляя перенапряжение на землю или другие безопасные пути, защищая таким образом чувствительные компоненты схемы. Эта характеристика делает диоды TVS очень гибкими в схемотехнике, позволяя использовать их в сочетании с другими защитными компонентами, такими как предохранители и автоматические выключатели, для формирования многоуровневых механизмов защиты.

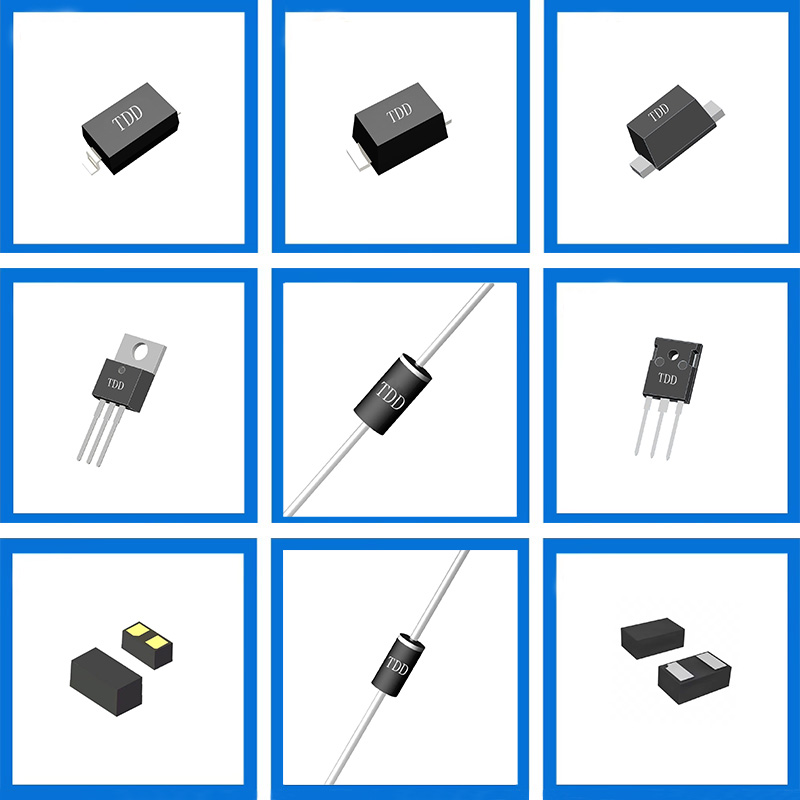

Кроме того, TVS-диоды бывают самых разных типов, что позволяет выбирать подходящие модели в зависимости от различных требований к применению. Распространенные TVS-диоды бывают однонаправленными и двунаправленными. Однонаправленные TVS-диоды подходят для цепей постоянного тока, в то время как двунаправленные TVS-диоды подходят для цепей переменного тока и применений, требующих двунаправленной защиты. В зависимости от номинального напряжения и мощности, TVS-диоды также можно разделить на низковольтные и высоковольтные в зависимости от потребностей различных цепей. Это разнообразие позволяет широко использовать TVS-диоды в системах связи, автомобильной электронике, бытовой электронике и во многих других областях.
В практических приложениях при выборе TVS-диода необходимо учитывать несколько факторов, включая рабочее напряжение, пиковую мощность импульса и время отклика. Выбор подходящего TVS-диода не только эффективно защищает цепь, но и повышает надежность и стабильность работы оборудования. Например, в коммуникационном оборудовании диоды TVS могут эффективно предотвращать помехи от электростатических разрядов при передаче сигнала, обеспечивая целостность данных. В автомобильной электронике диоды TVS могут защищать бортовое электронное оборудование от колебаний мощности и переходных напряжений, повышая безопасность транспортных средств.
Однако, несмотря на значительные преимущества TVS-диодов в области защиты цепей, при проектировании необходимо учитывать их недостатки. TVS-диоды обладают ограниченной перегрузочной способностью, и длительное перенапряжение может привести к их выходу из строя. Поэтому при проектировании схемы необходимо тщательно выбирать количество и тип TVS-диодов. Кроме того, при выборе TVS-диодов необходимо учитывать их влияние на производительность схемы; чрезмерно большие TVS-диоды могут создавать дополнительную емкость, что влияет на скорость передачи сигнала.
В заключение отметим, что диоды TVS играют решающую роль в защите цепей. Они эффективно подавляют переходные напряжения, защищают чувствительные компоненты в цепях и повышают надежность и стабильность работы оборудования. С непрерывным развитием электронных технологий области применения TVS-диодов станут еще шире, и они станут незаменимым и важным компонентом современной схемотехники. В будущих электронных устройствах соответствующее применение TVS-диодов обеспечит более надежную гарантию защиты цепи.
