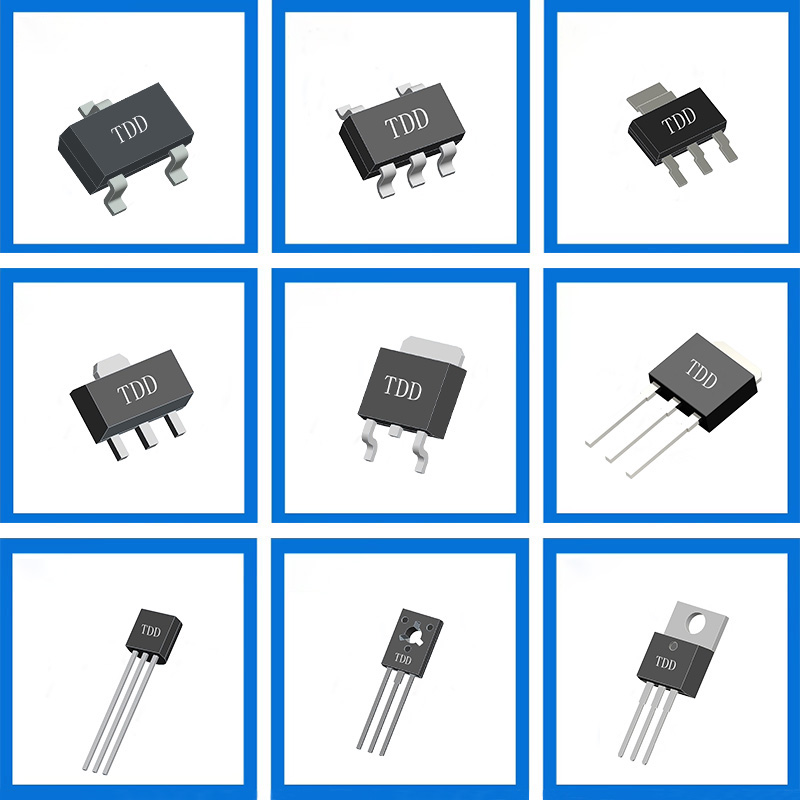

Транзисторы являются важными электронными компонентами, используемыми в схемах для усиления сигнала и управления переключением. Их основной принцип работы заключается в использовании небольшого сигнала для управления большим сигналом, тем самым усиливая сигнал. В этой статье будет подробно рассмотрено, как транзисторы обеспечивают усиление сигнала.
Транзисторы в основном делятся на два типа: NPN и PNP. Независимо от типа, транзистор имеет три вывода: эмиттерный (E), базовый (B) и коллекторный (C). В схеме усилителя база является входным выводом, эмиттер - выходным выводом, а коллектор используется для подачи напряжения питания. Транзисторы в основном работают в трех режимах: отключение, усиление и насыщение. В режиме усиления транзистор эффективно усиливает входной сигнал.
Принцип усиления транзистора можно понять по его характеристикам усиления тока. Работа транзистора зависит от соотношения между током базы (IB) и током коллектора (IC). В режиме усиления зависимость между током коллектора и током базы может быть выражена формулой: IC = β * IB, где β (бета) - коэффициент усиления по току транзистора. Эта формула показывает, что небольшое изменение тока базы может вызвать значительное изменение тока коллектора, тем самым усиливая сигнал.
В практических приложениях процесс усиления транзистора обычно требует привлечения внешней схемы. Сначала входной сигнал поступает на базу через конденсатор связи. Конденсатор связи изолирует компонент постоянного тока, пропуская только сигналы переменного тока. Изменения входного сигнала приводят к изменению тока базы, что, в свою очередь, приводит к изменению тока коллектора. Из-за зависимости усиления между токами коллектора и базы амплитуда выходного сигнала будет значительно выше, чем у входного сигнала.
Для обеспечения стабильной работы транзистора в режиме усиления при проектировании схемы необходимо учитывать схему смещения. Схема смещения обеспечивает соответствующую рабочую точку для транзистора, позволяя ему работать в режиме усиления. Распространенные методы смещения включают фиксированное смещение, смещение делителя напряжения и смещение эмиттера. При соответствующем выборе значения резистора смещения транзистор может оставаться в пределах диапазона усиления независимо от изменений входного сигнала, что обеспечивает стабильное усиление сигнала.
При усилении коэффициент усиления транзистора зависит не только от его материалов и конструкции, но и от таких факторов, как рабочая частота и температура. Поэтому при проектировании схем усилителей необходимо всесторонне учитывать эти факторы, чтобы обеспечить надлежащее усиление. Кроме того, нелинейные характеристики транзисторов также влияют на усиление, особенно при больших значениях сигнала, что может привести к искажениям. Поэтому при практическом применении разработчикам необходимо выбирать подходящие транзисторы на основе конкретных требований и вносить соответствующие корректировки в схему.
Помимо базового усиления, транзисторы можно комбинировать с другими компонентами для формирования более сложных схем усилителей. Например, дифференциальные усилители и операционные усилители основаны на принципе усиления транзисторов, что обеспечивает более высокий коэффициент усиления и лучшую линейность. Эти схемы широко используются в усилении звука, обработке сигналов и других областях.
Короче говоря, транзисторы усиливают ток коллектора, управляя током базы, тем самым добиваясь усиления сигнала. В практических приложениях правильная схема и выбор смещения имеют решающее значение для обеспечения стабильного усиления транзистора. С развитием технологий области применения транзисторов постоянно расширяются, они становятся незаменимым и важным компонентом современной электроники. Глубокое понимание принципов работы и характеристик транзисторов позволяет нам более эффективно использовать этот компонент для разработки эффективных и стабильных схем усилителей.
